このブログでは初お披露目となる、EPSONのHC-45。
しばらく前から手元にあったのだけれども、ACアダプタ繋げて電源入れても無反応だったため「とりあえず後回し！」と思ってそのまま放置していたｗ
HC-88の事も少し落ち着いてきたので、詳しく見てみようかな…と。
HC-45……特に「どうしてもHC-45が欲しい！！」と思って手に入れたわけではない。なんとなく流れていくのを見ていて「え？HC？HC-45？45って何？」くらいの感覚で手をだしてしまった。おかげで前知識がゼロの状態からのスタート。そもそもHC-40とHC-45、何が違うのかすら理解してないｗ
まずとっても気になる液晶の見た目。
もうね、ビネガーシンドロームを修理して偏光板を取り替えた液晶にそっくり！
これがノーマルですって言われても騙されないよオジサンは！！
でもネットで「EPSON HC-45」で検索してみると、やっぱり同じ色してる。
へー、こんな色の液晶を使う事もあるのね…。
HC-45自体、昔のOh!HCなどを見ても型番として出て来ない。HC-40/41となっていて、45は存在すら明かされていないのだ。一体、どこで使われていたのかな…。
ちなみにエプソンの消耗品販売のページではHC-45の型番を見る事が出来る。いまだにプリンターのインクリボンを扱っているらしい。なるほど…。
で、見た目はそっくりなんだけど、ちょこちょこ違いがあるなぁ…って感じていた。
まず裏面のROMを装着する窓から見えるROMソケット。
これの数が違う。
↑これはHC-40のソケット。ROMが三つ見えているけれども、いわゆるROMカプセルのソケットは左側の２つ。今はAREA V2.0(何モノ？)とBASICとが刺さっている。
↑そしてこちらがHC-45のソケット。ROMカプセルが３つある。一番右側にある「PBAK1」と書かれたROMにBASICが入っている。
もっと気になるのが、ディップスイッチの位置とかサブCPUのリセットスイッチ(赤いヤツ)の位置が全く違う。ということは、HC-40とHC-45では基板構成がだいーぶ違うって事？そんな面倒な事してまで作られたHC-45って…ナニモノ？！
メンテナンスしようかな…と思い、分解してみたら「見たことあるのに見たこと無い感」がすごいして、思わずHC-40と比べてみてしまった。
↑こちらがHC-40を分解した時の写真。そうそう、こんな感じの基板だった！
↑こちらが今回の主役、HC-45の基板。ほら！なんとなく似てるけど別物感あるでしょ！
こりゃ違和感感じるはずだ。
そして真っ先に目がいったのはこちら。
ボードに印刷された「PINE II」のマーク！
海外のドキュメントを読みまく行っていた時、たまに「PINE II」って言葉が出てきていて、なんだこりゃー別機種があるのかなーなんて思っていた！なるほど、HC-45の事だったのか！
そしてもうひとつ気が付いた事、HC-40は海外だと「PX-4」という名前なんだけど、HC-45は「PX-4+」と呼ばれているらしい。なるほど、この型番も見覚えがある！
アタマの中でいろんなモノが繋がったｗ
さて…メンテナンスしようとマジマジと基板を見てみたけれども…コンデンサもとても綺麗な状態だし、バッテリーの液漏れも見られない。
何で電源入らないんだろ、これ…。
…そう思い、何気に乾電池を入れてスイッチおーん。
…何事もなかったのごとく起動ｗｗｗ
え？もしかしてACアダプタでの起動だけがダメって感じ？？
じゃあバッテリー取り付けてあげたら動くのかしらん…。
うーん…とりあえず起動しない問題はヨシとしちゃおう(^^;;
無事に起動してしまったHC-45、そもそもHC-40との違いを感じる事は少ないだろうと思いつつも触ってみる。
まずは起動メニュー。
何かのROMが挿さっていたので、それのプログラムがCドライブのファイルとして見えてるみたい。BASICも起動出来るから、独自でROM作って入れてみたいなぁ…。
特にHC-40と変わりは無く。
次にBASIC。
うん、特にHC-40と変わらん。一瞬、フリーメモリのサイズが違うかも？って思ったけれども、これもHC-40と全く同じバイト数だった。
ということは…HC-45 = HC-40？？
ROMソケットが１つ追加された構成って事かも？？
そういえばこの液晶、表示がパキっとして見やすくていいね！しばらくHC-88を触っていたせいか、フォントの大きさも相まってとても見やすい。

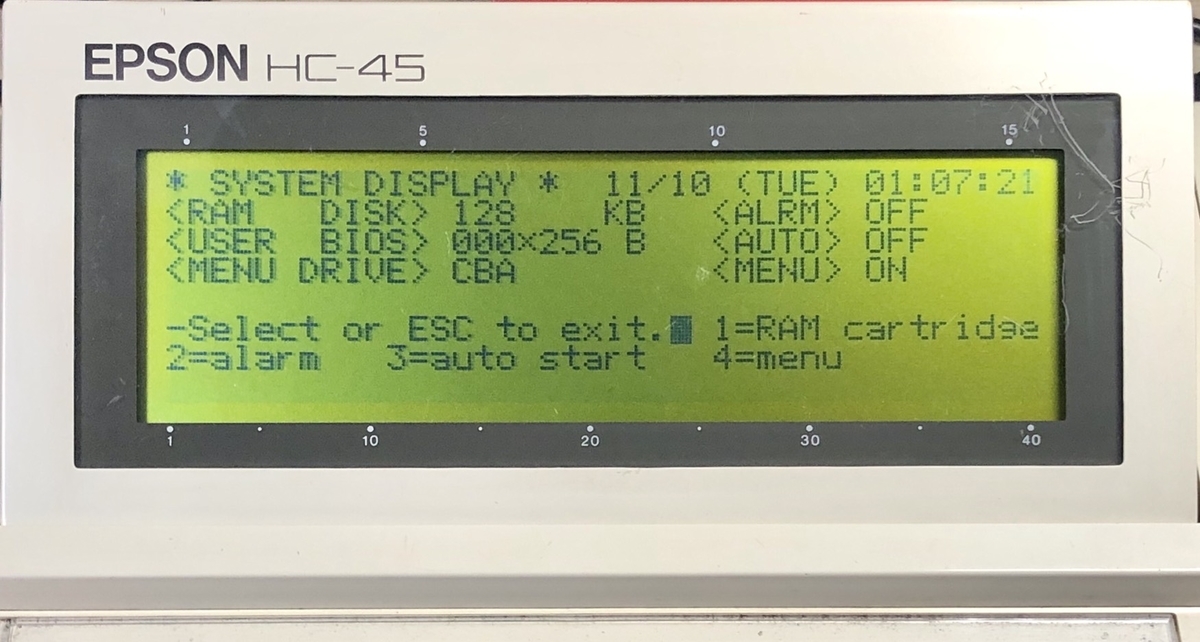

あ、そういやSYSTEMメニューも見ておこうかな。
これを見て初めてギョッとなる。RAM DISKのサイズ…128KBってなってる！
実は初期起動した時にRAM DISKのサイズを聞かれないのは変だなーって思っていたのだけれども、なぜかすでにあるって事？？ いやいや、外部ハード付いてないよ？
半信半疑でBASICへ行き、適当なプログラムを作って「SAVE "TEST.BAS"」をしてみる。ちゃんとセーブされた…FILESしてもファイルがあるって言ってる…。
もう１回分解した時の写真を見てみる。
メインメモリは64KB載っているはずだ。それに加えて128KBものRAMが載ってるということは、それなりのチップ数なんじゃないかと思う。見たら分かるはずだ！
……うーんと？？？
ははぁ…もしかしてこういうことか？？
この右側にある２つのチップ、これが１つ32KBで合計64KB。
そしてこっちにある左側の２つと、真ん中よりも少し上にある２つの合計４つで128KB。
…って事？？
チップの数すくなっ！この前、HC-88の拡張RAMユニットのメモリは、チップを8つ増設して64KBだったのに、こちらは２つで64KB。半導体の進化を垣間見た気がするｗ
そういえば海外の資料に「PX-4+はメモリが多く積まれてる」って書いてあった。メモリはメモリでもRAM DISKの事だったのかも！
え！ということは、うちにあるHC-40(RAMドライブ64KB)よりも、ノーマルHC-45の方がRAM DISKがたくさん使えるって事じゃんｗ それってすごいことカモ知れないｗ
※↑RAMドライブとはこの拡張ユニットの事
気になるのは、HC-40の拡張RAMユニットには、ドライブそのものにバッテリーが入っているので、本体の電源が切れても内容は保持されるけれども、HC-45の方はRAM DISKの寿命がメインバッテリーに直結されてる。電池切れ＝ファイルの消失って事だ。
…HC-45にRAMドライブ載せたら最強なんじゃね？？
さらにROMカプセルに独自のプログラム載せて開発環境整えたら、さらに面白い事が出来そう。やば！楽しそうな事が頭に広がってきたｗ
おっさんの妄想が広がったところでHC-45のお話は終了ｗ
HC-40共々、またどこかで使えたらいいなーとは思ってます！
ではまた次回！(^-^)ノ
